    4.3寸液晶屏模块

    • 型号ATK-4.3' LCD模块
    • 品牌正点原子
    • 价格
    • 淘宝地址

    由于本店工厂直销,当中省去了各级代理,省去店租,把最大的利润全反给买家,现在此款商品零利润特价销售。

    1. 详细信息
    2. 资料下载

    图片关键词图片关键词图片关键词

    敬告:

    ①液晶屏模块上面会有一层保护膜,那是为了我们出厂测试的,客户拿到手之后会发现上面有测试后留下的划痕。您收到货之后可以撕掉也可以不撕掉,都不会影响液晶使用。

    ②模块资料下载地址:

      http://www.openedv.com/posts/list/34751.htm

    ③ATK-4.3' TFTLCD模块,可以直接插ALIENTEK 的STM32开发板使用,接口完全兼容,且所有例程(战舰板/Mini板(V3.0)),都支持该4.3' TFTLCD模块,直接插上我们的开发板即可使用。



    一、模块简介

       ATK-4.3’ TFTLCD电容触摸屏模块ALIENTEK推出的一款高性能4.3寸电容触摸屏模块。该模块屏幕分辨率为800*48016位真彩显示,采用NT35510驱动,该芯片直接自带GRAM无需外加驱动器,因而任何单片机,都可以轻易驱动。

      模块采用电容触摸屏,支持5点同时触摸,具有非常好的操控效果,该模块丝印标注非常详细,并带有安装孔位,利于安装,可方便应用于各种产品设计。

    ATK-4.3’ TFTLCD模块具有如下特点:

    Ø 高分辨率:800*480,显示更清晰细腻;

    Ø 自带驱动,无需外加驱动器,单片机直接使用;

    Ø 速度超快,理论上最高刷屏速度可达78.9/秒;

    Ø 采用电容触摸屏,最大支持5点同时触摸,操控效果佳;

    Ø 板载背光电路,只需要3.3V&5V供电即可,无需外加高压;

    Ø 接口简单(LCD采用168080并口,触摸屏采用IIC接口),使用方便;

    Ø 采用全新元器件加工,纯铜镀金排针,坚固耐用;

    Ø 采用国际APCB料,沉金工艺加工,稳定可靠;

    Ø 人性化设计,各接口都有丝印标注,使用起来一目了然;

    Ø PCB尺寸为62.25mm*117.5mm,并带有安装孔位,安装方便;

    二、模块详细参数

      模块详细参数见表1.1和表1.2:

     图片关键词

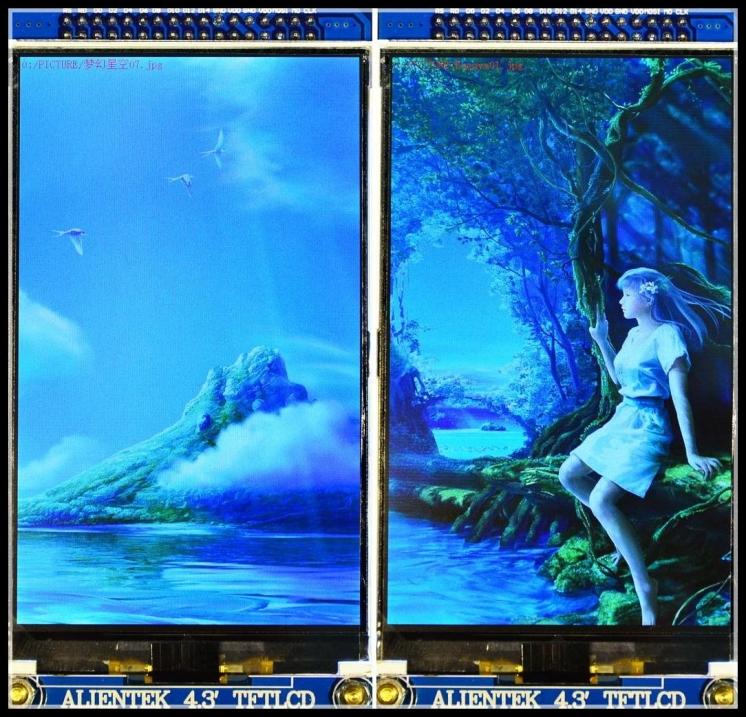

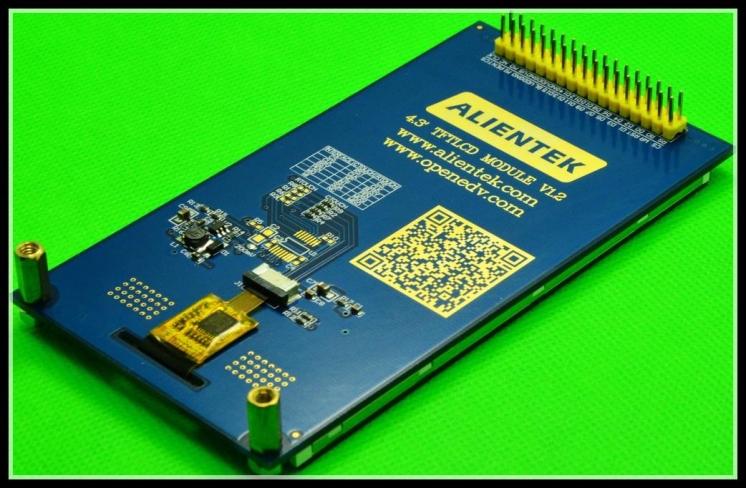

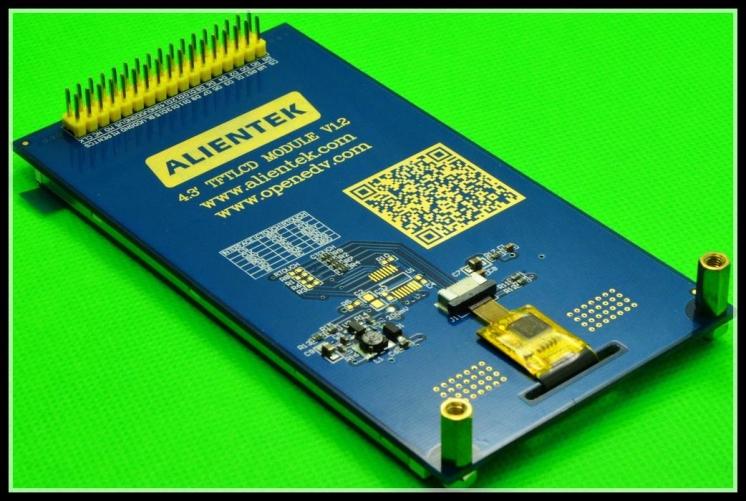

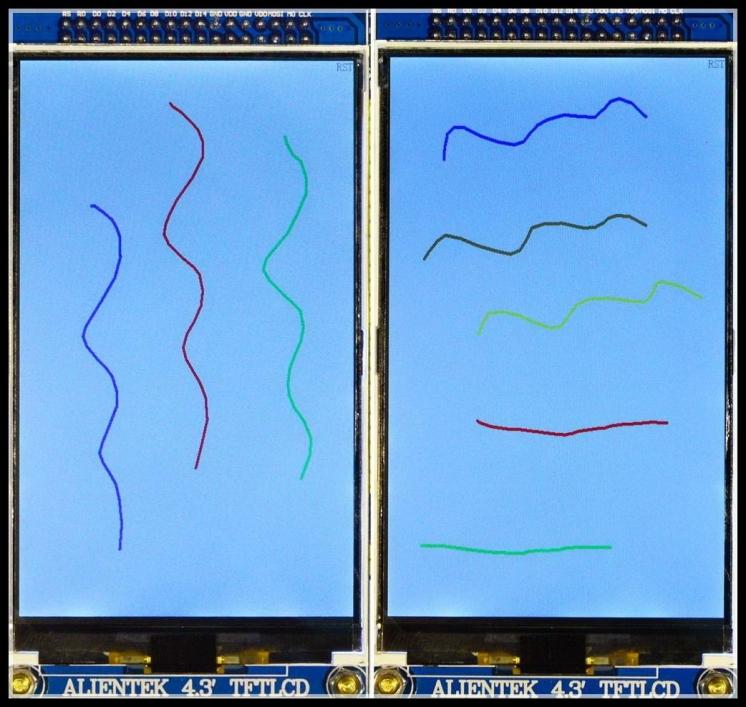

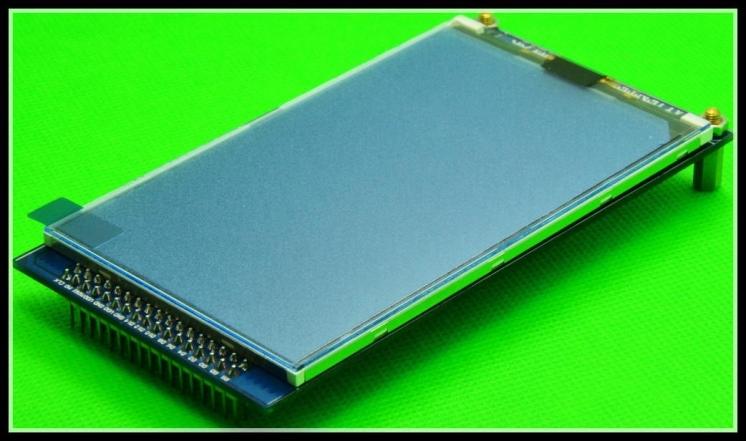

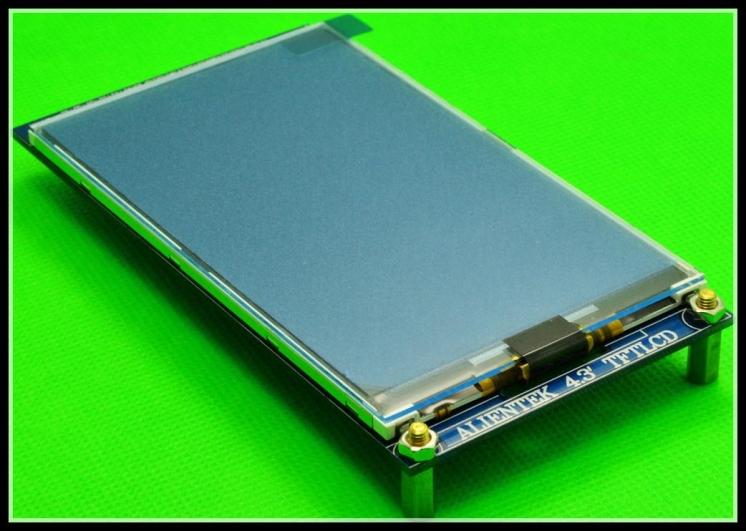

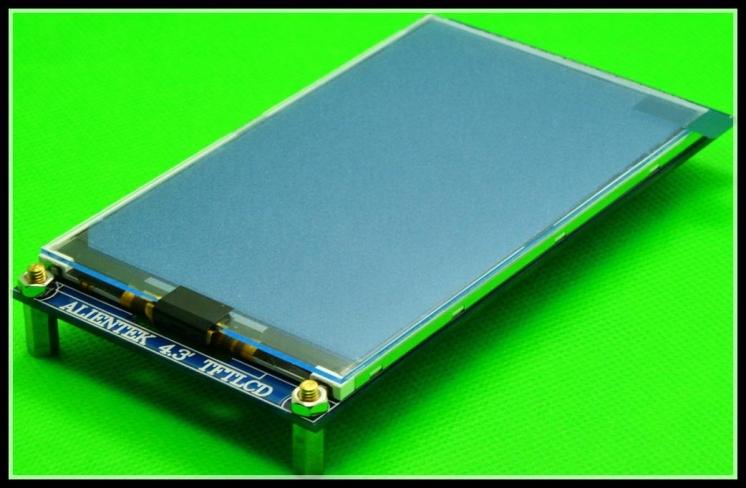

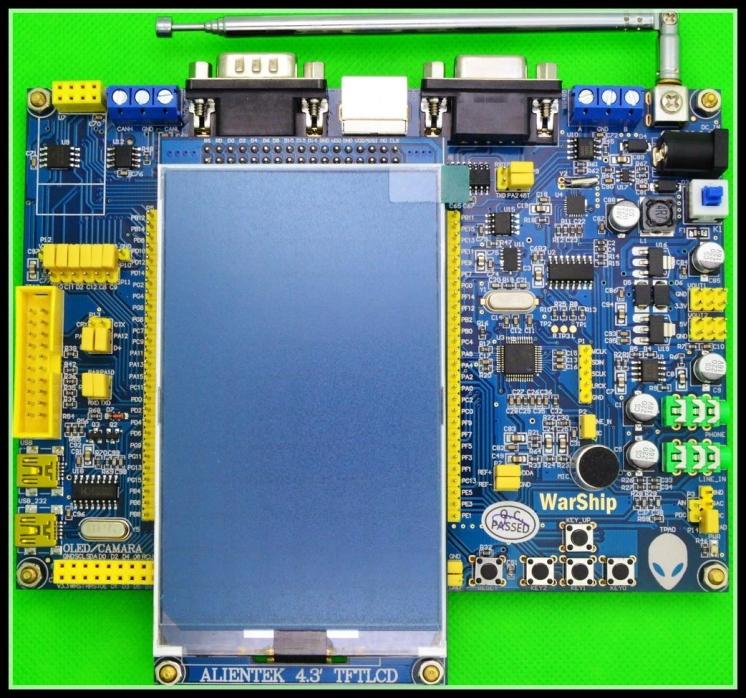

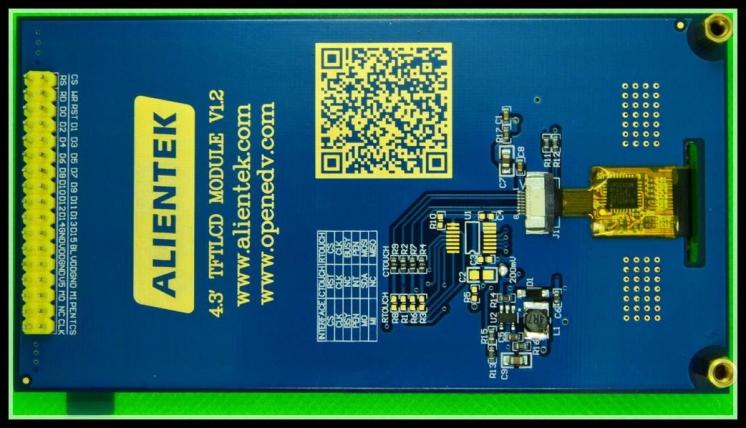

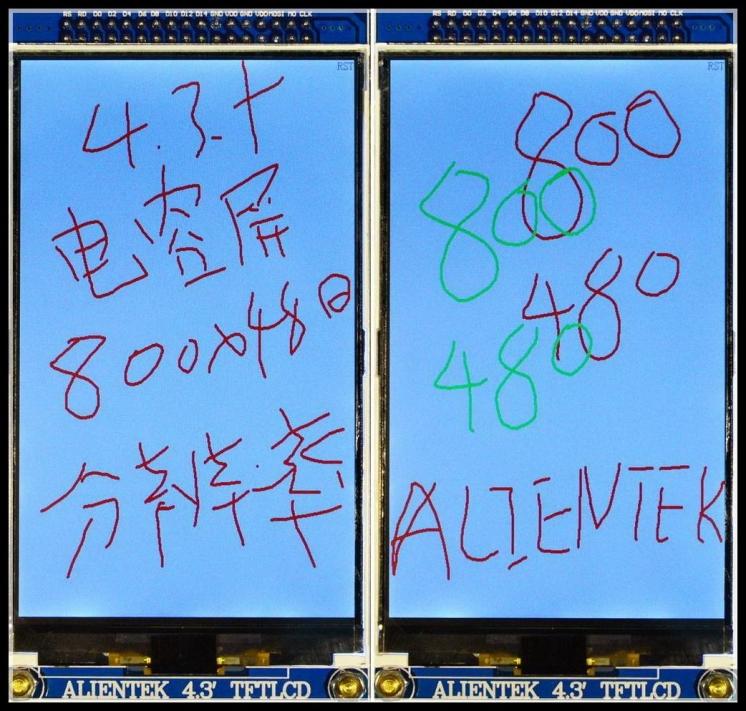

    三、模块照片(实拍)




     图片关键词 图片关键词图片关键词图片关键词图片关键词图片关键词图片关键词图片关键词图片关键词图片关键词图片关键词图片关键词图片关键词图片关键词图片关键词图片关键词
